Case din containere – Eco Modul Home – Fundatie Krinner Romania

Nume proiect: Case din containere – Eco Modul Home – Fundatie Krinner Romania
Locatie: Timisoara
Data: Februarie 2018
Durata executie fundatie: 2 zile
Proiect fundatie: ing. Teodor Sava
Descriere Proiect:

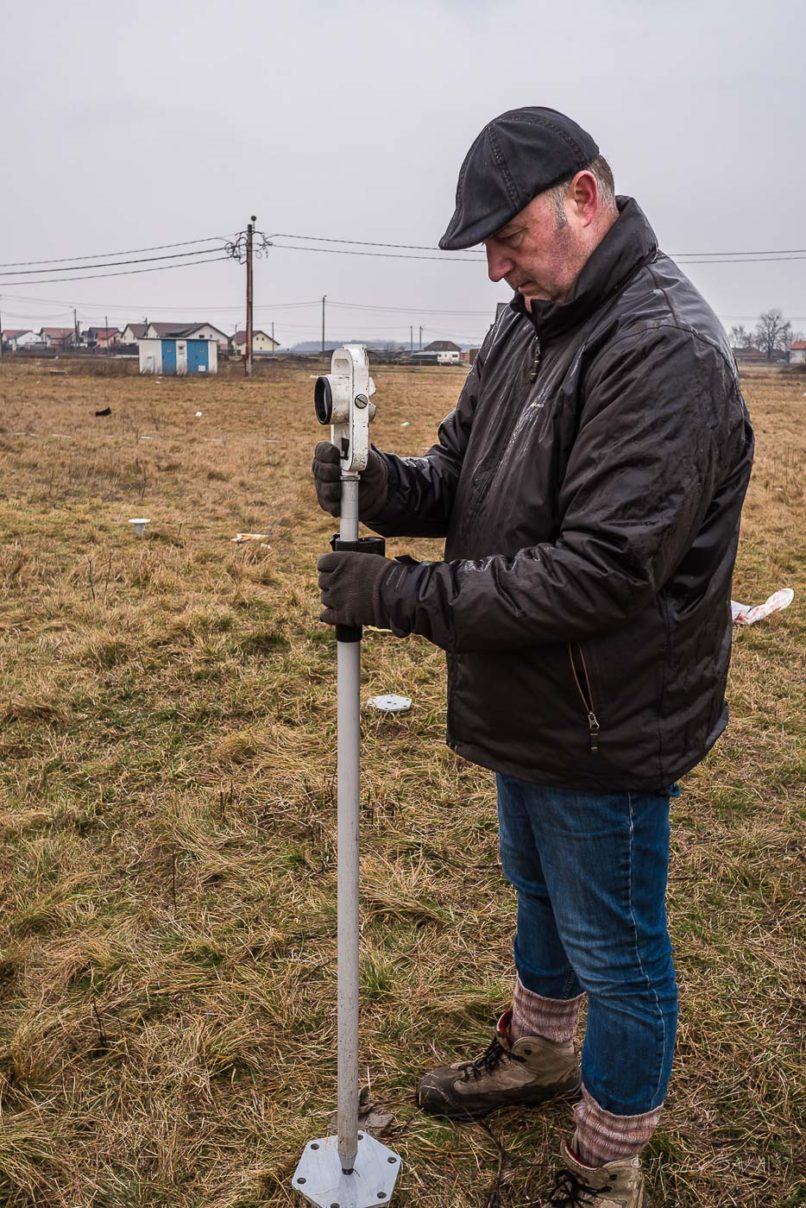

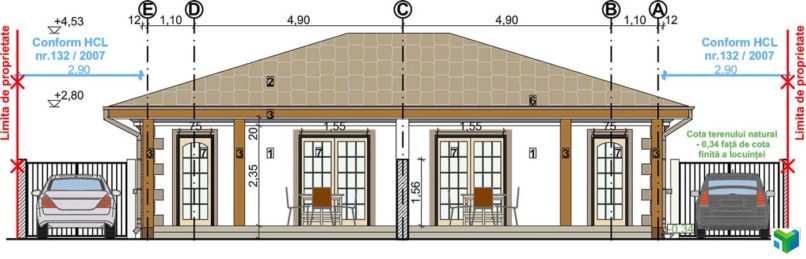

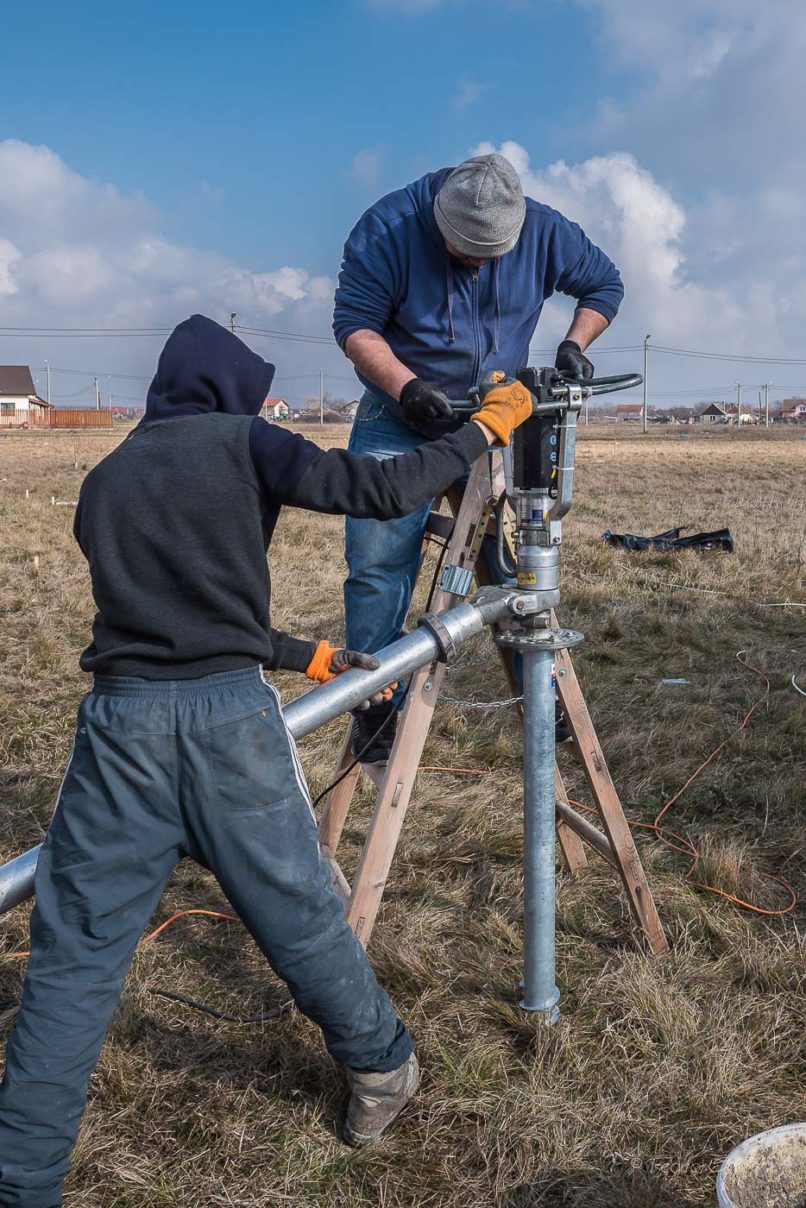

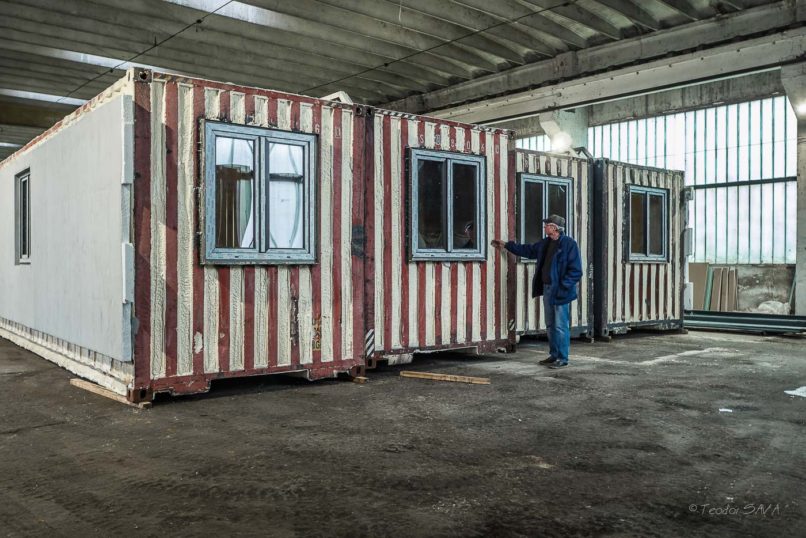

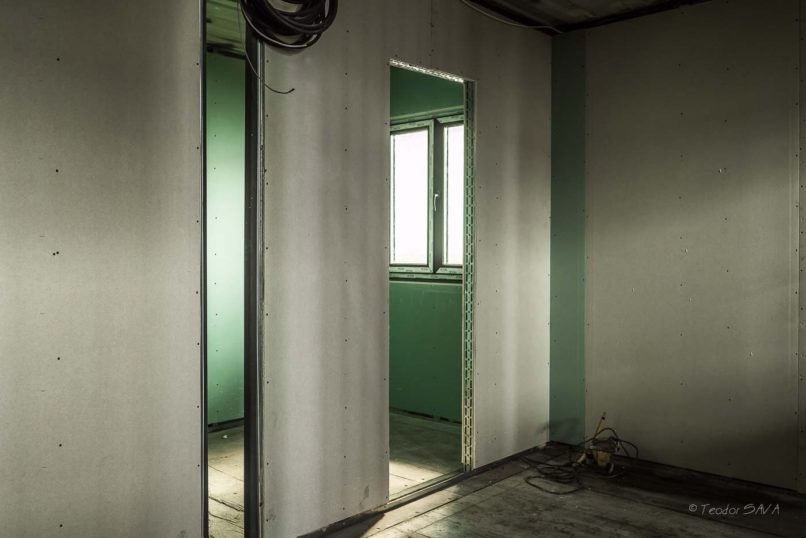

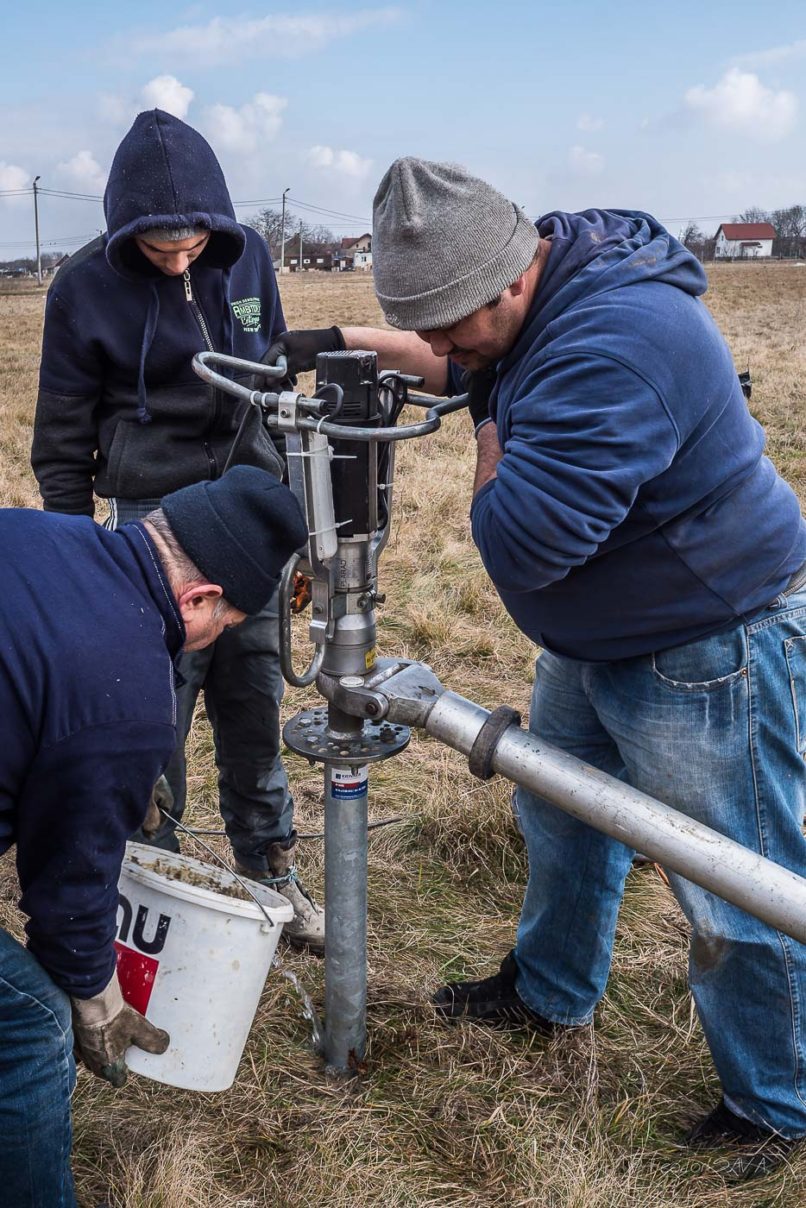

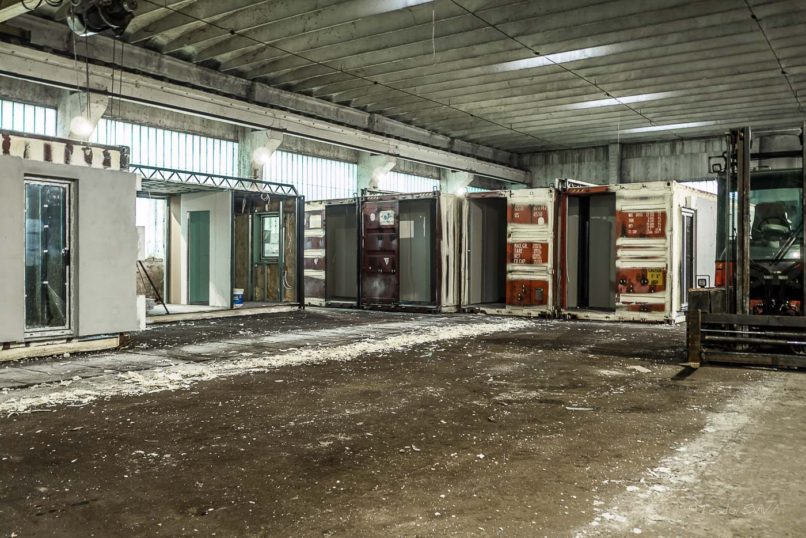

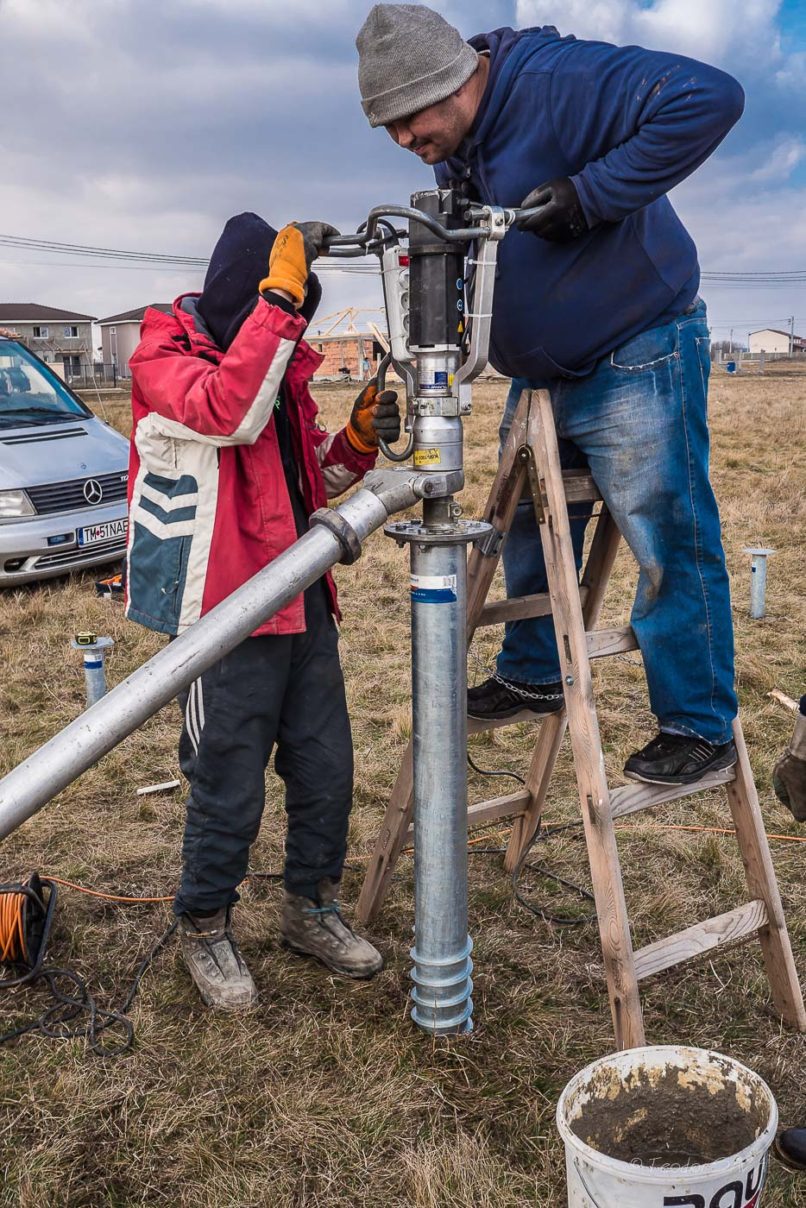

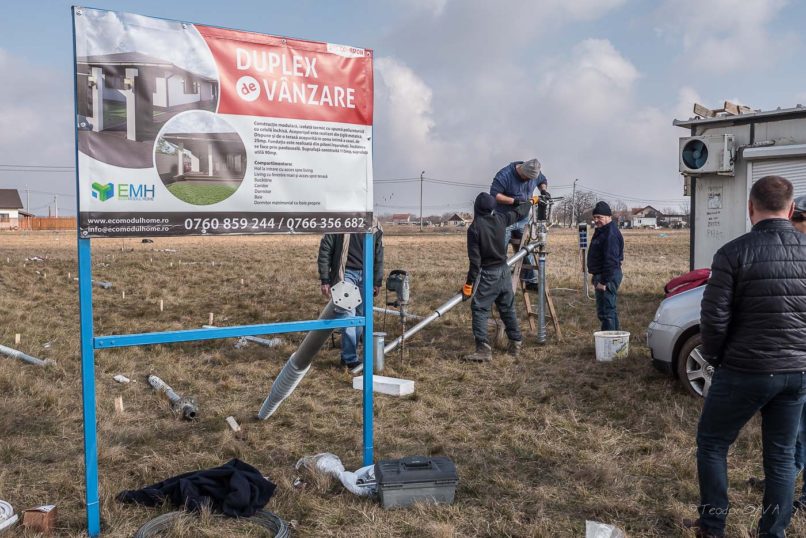

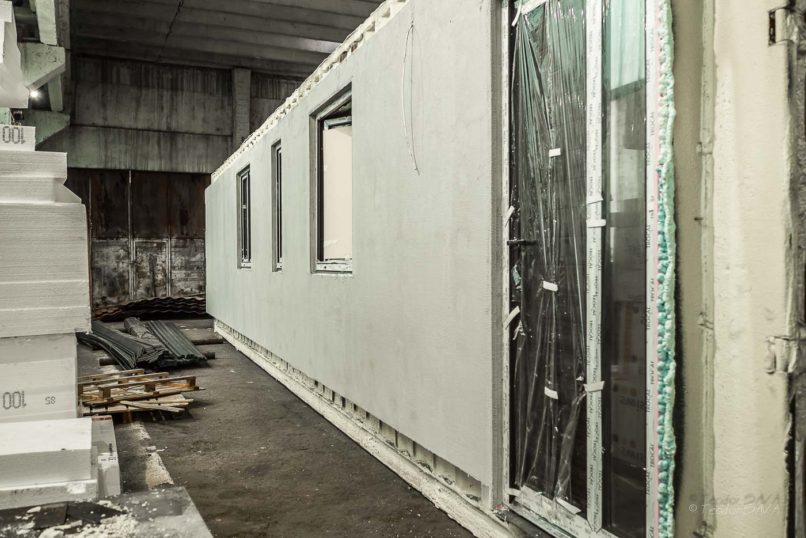

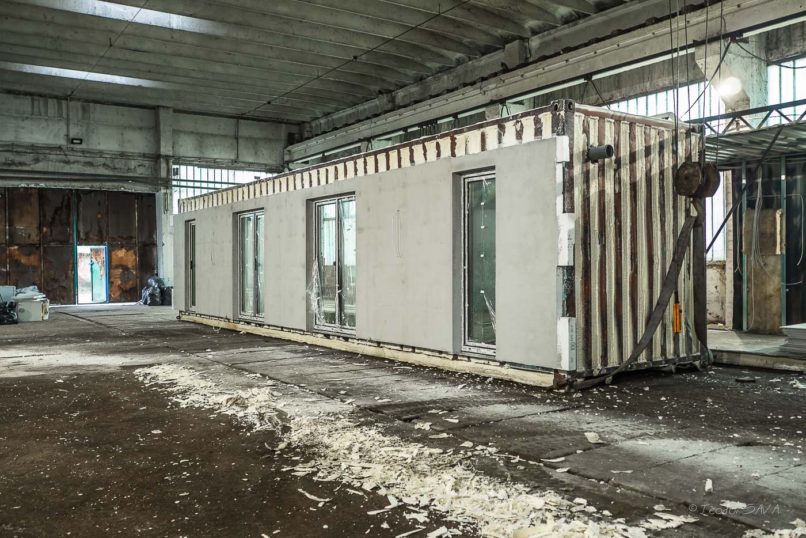

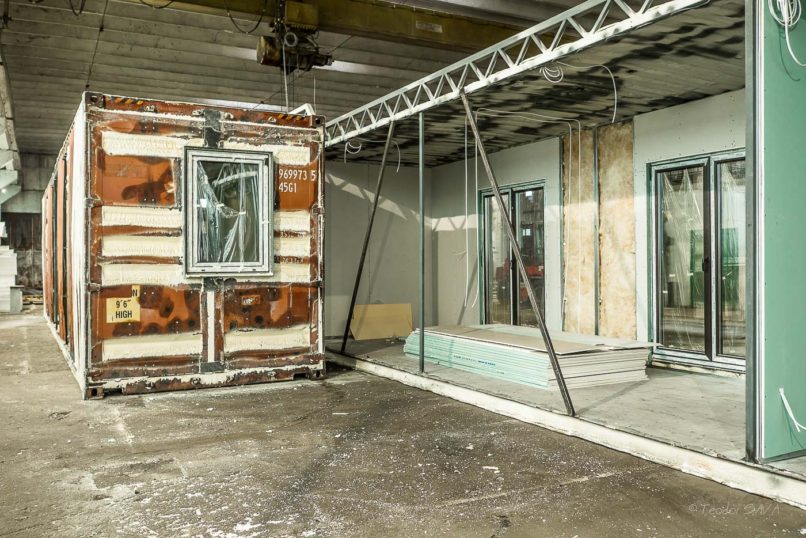

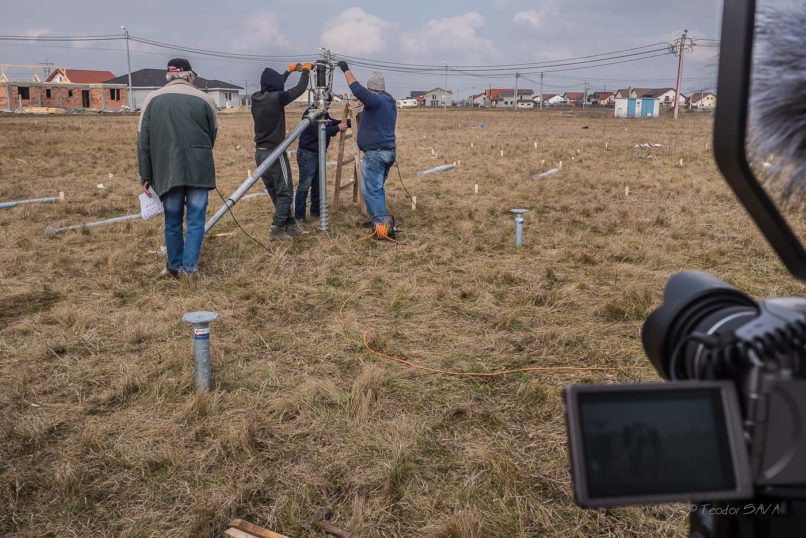

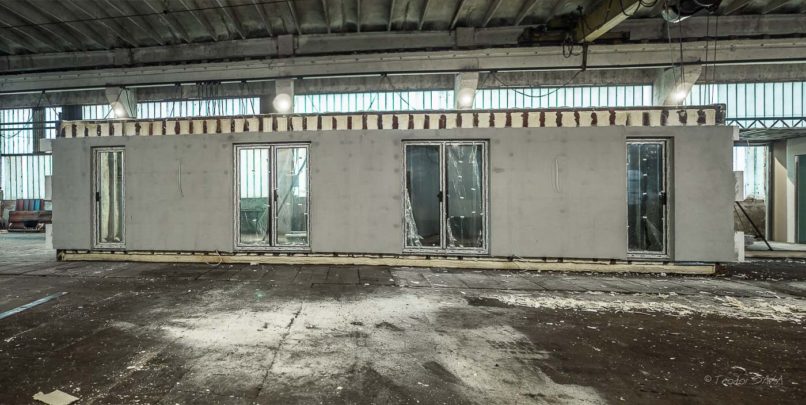

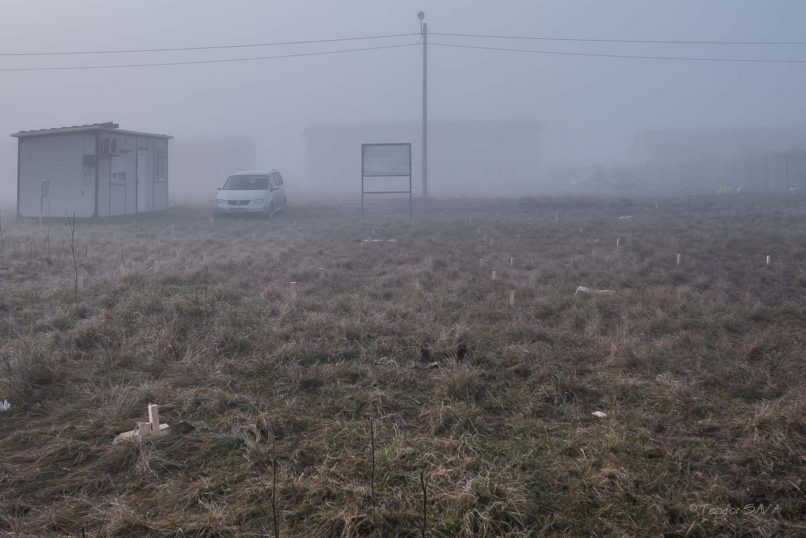

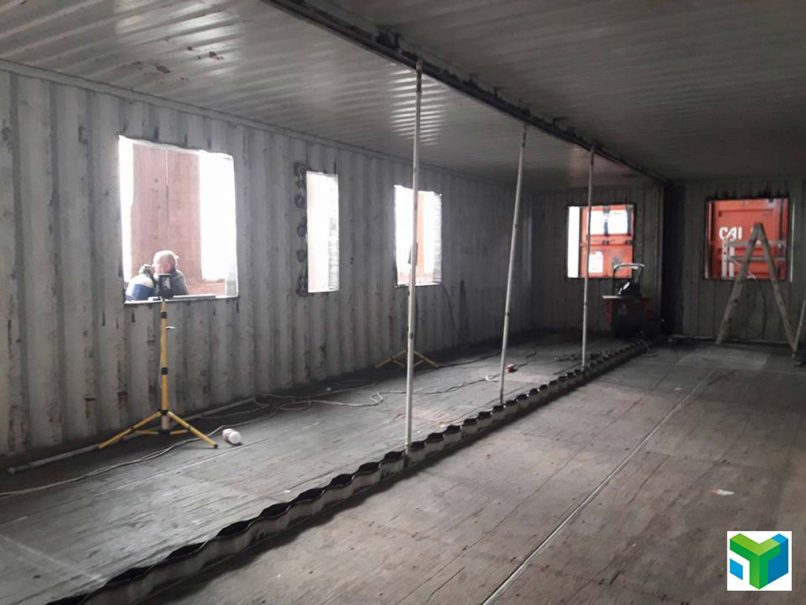

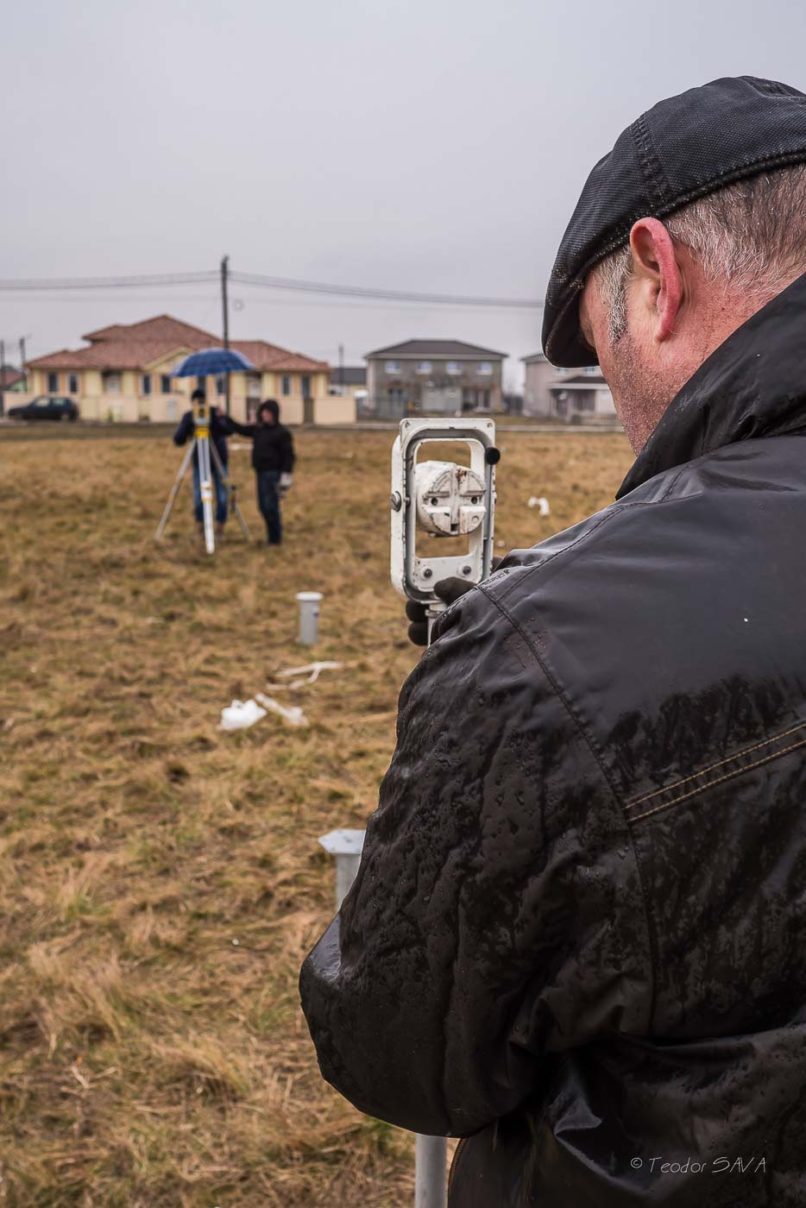

Fazele proiectului prezentate acum: imagini virtuale proiect; imagini din fabrica cu prelucrarea containerelor; imagini din santier insurubarea efectiva cu durata a doua zile de lucru 13-14 februarie 2018;

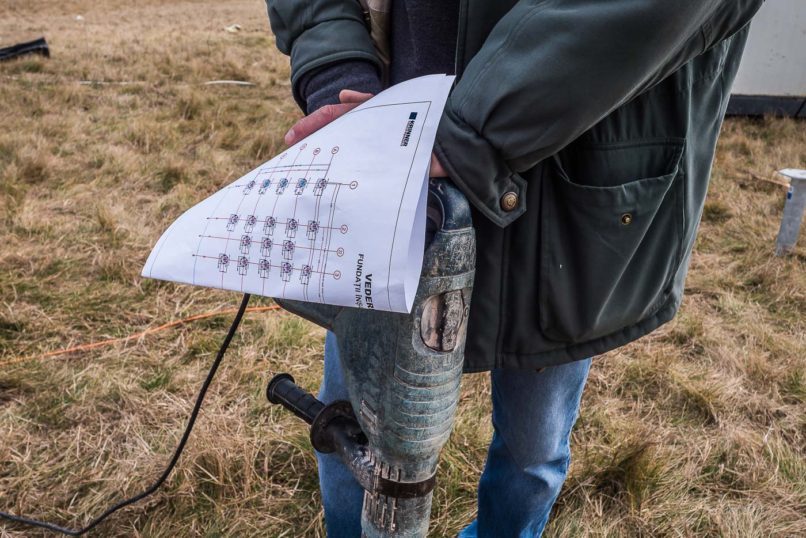

Krinner Romania a proiectant si executant Fundatiile Insurubate KSF (micropiloti metalici insurubati); pentru casa din (6) containere maritime HC (40’) asezare in grup de (4) containere in lung si lipite de grup de (2) containere asezate pe lat:
Adancime de fundare -1,60 m (teren categoria a II-a)
Pentru un container maritim HC (40’), (lungime = 12.036 m); fundatia este alcatuita din cel putin 8 puncte de sustinere: 4 puncte cu reactiuni de 30 kN + 4 puncte cu reactiuni de 15 kN; la modulele lipite pe partea longitudinala se impune un punct suplimentar de sustinere de 40 kN.

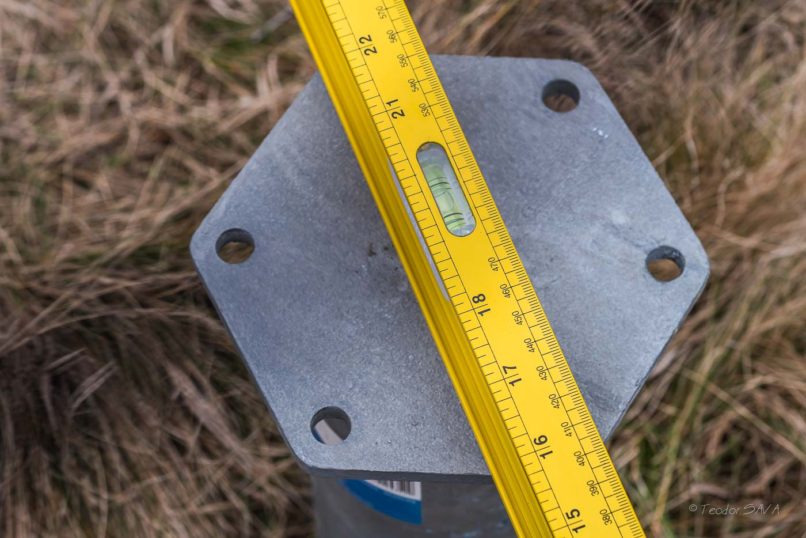

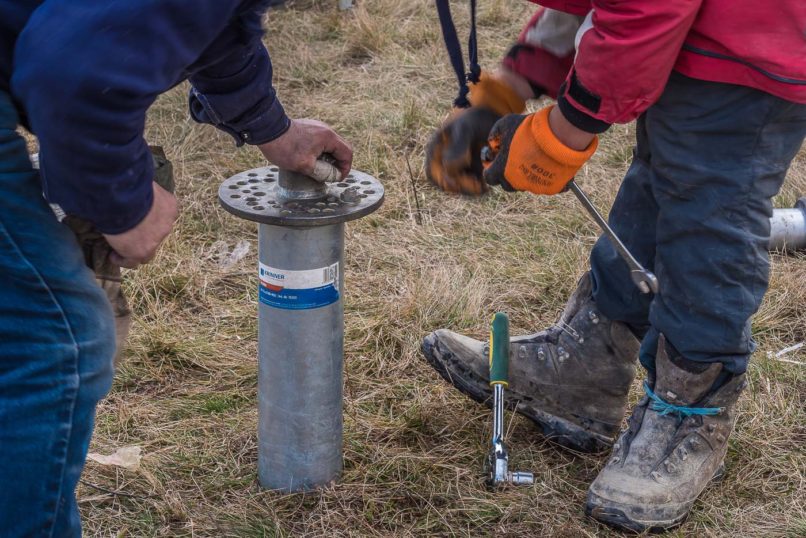

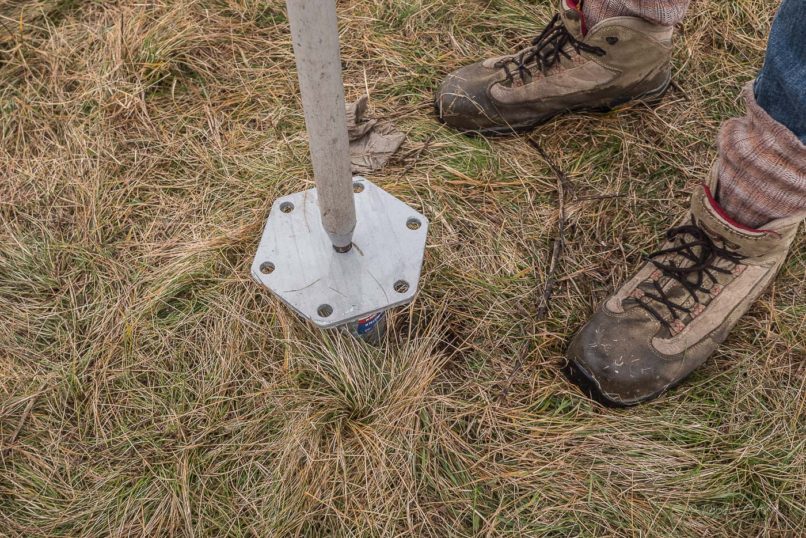

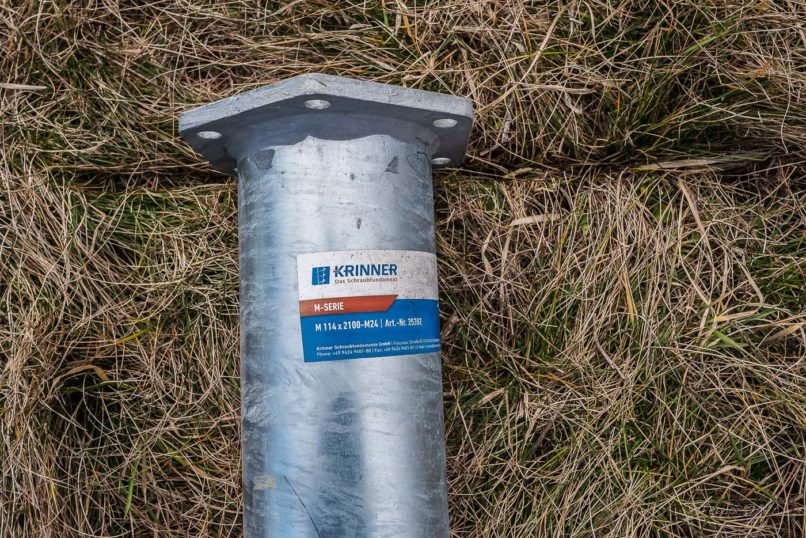

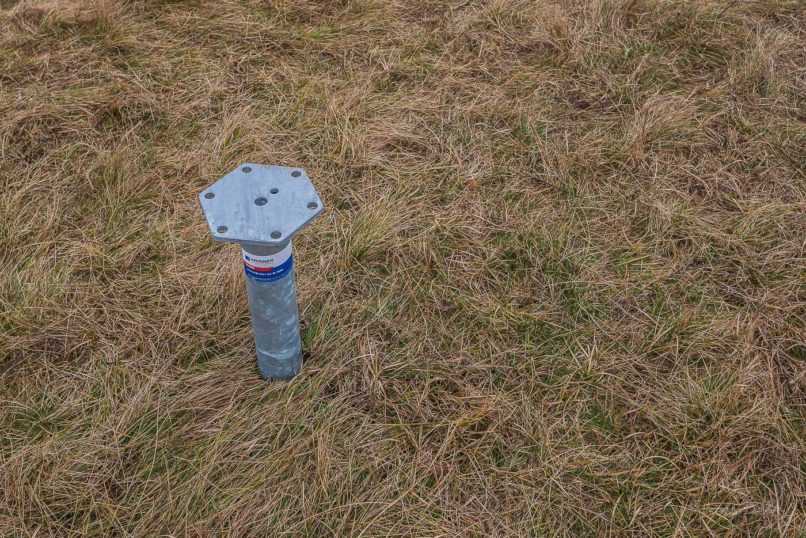

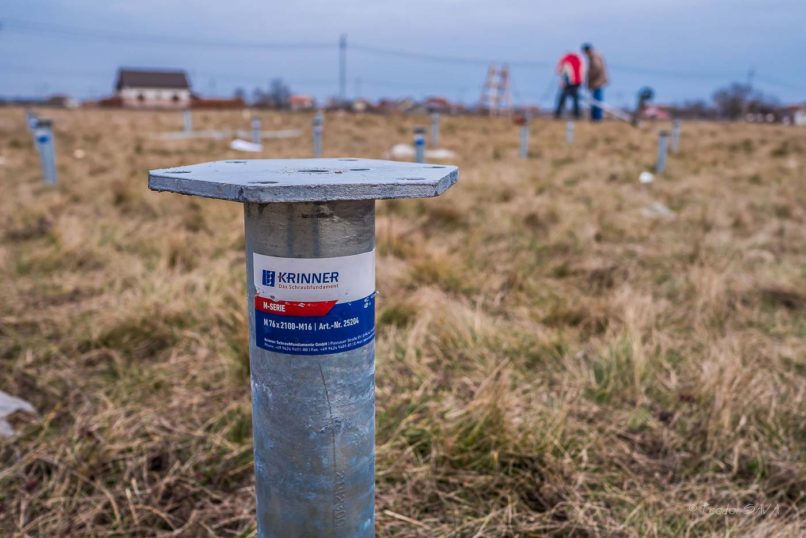

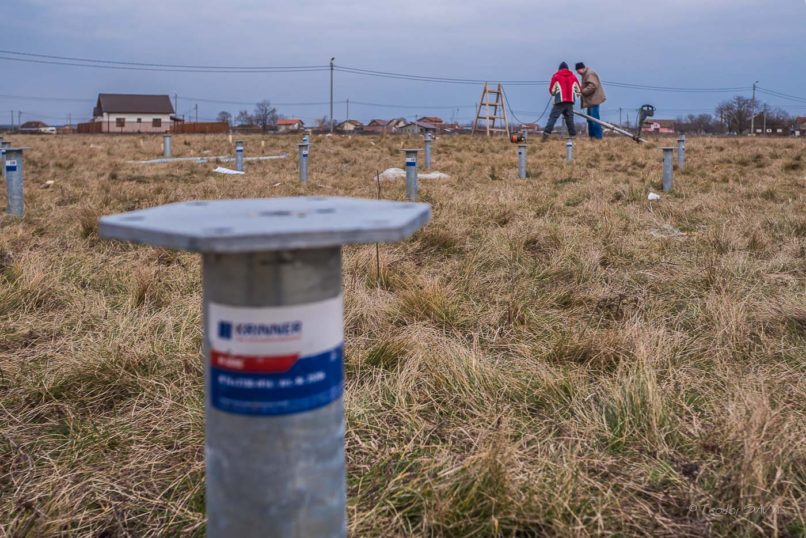

Punctul de sprijin este o flansa metalica hexagonala cu dimensiunile de (182×160 mm) si filet central M16 sau M24.
Patru (4) containere, lipite pe latura lunga total 23 puncte de sustinere:
6 puncte de rezemare de 60 kN; fiecare +
10 puncte de rezemare de 30 kN; fiecare +
4 puncte de rezemare de 15 kN; fiecare +
3 puncte de rezemare de 40 kN; fiecare
Doua (2) containere, lipite pe latura lunga total 13 puncte de sustinere:
2 puncte de rezemare de 60 kN; fiecare +
6 puncte de rezemare de 30 kN; fiecare +
4 puncte de rezemare de 15 kN; fiecare +
1 puncte de rezemare de 40 kN; fiecare
Terasa cu acoperisul casei prelungit; are 4 puncte de rezemare a stalpilor ce sustin acoperisul de (56,35 mp), 4 puncte de rezemare de 35 kN; fiecare.
Fundatiile Insubatente KSF “Krinner” au fost agrementate in Romania at 004-01/009-2012 si au “CE” (Marcajul CE este un indicator cheie al conformitatii unui produs cu legislatia UE si permite libera circulatie si utilizare a produselor pe piata europeana); “CE” Certificare Europeana; (clasa EXC2 cf. DIN EN 1090).
Multumiri firmei Eco Modul Home SRL
Va urma: asezarea containerelor pe pozitie; constructia acoperisului; finalizarea finisajelor; vizita finala in casa.

Constructie – amprenta la sol: 213 mp
Lucrare executată în șantier sub coordonarea: ing. Teodor Sava
Foto: Teodor Sava
